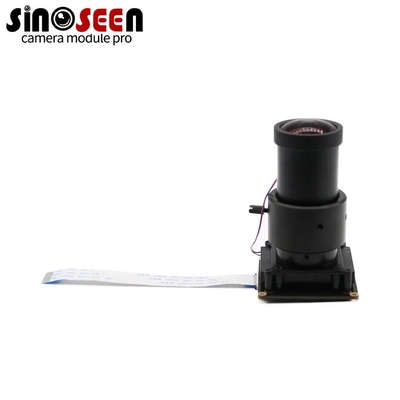

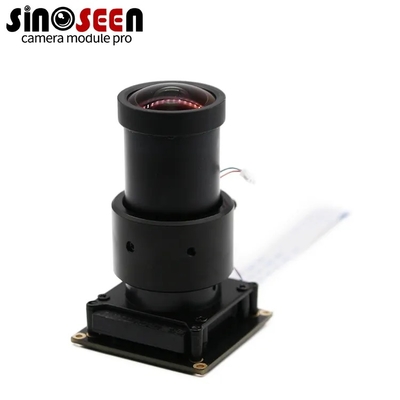

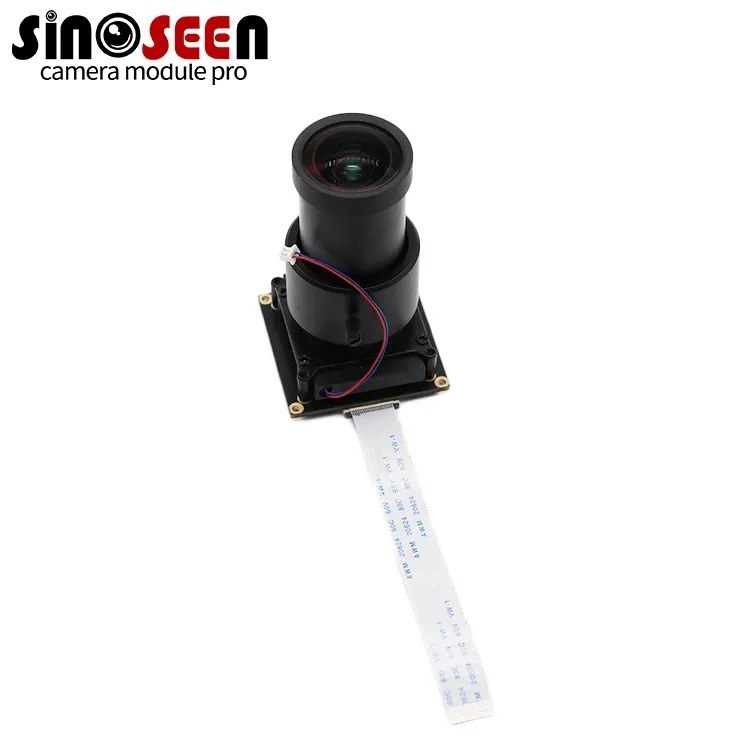

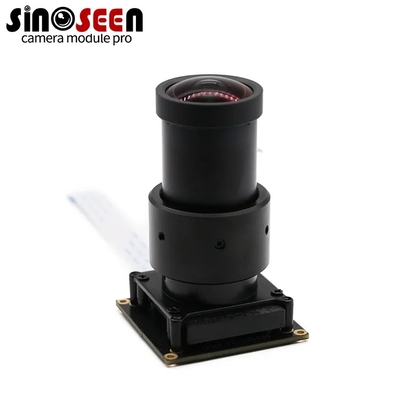

Module caméra CMOS 8MP Starvis Sony IMX567/568 MIPI à obturateur global pour les scénarios à haute vitesse
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Sinoseen |
| Certification: | RoHS、ISO9001、CE |
| Numéro de modèle: | Le modèle XLS-IMX567/568-8MP |
Conditions de paiement et expédition:
| Quantité de commande min: | 5 |
|---|---|
| Prix: | négociable |
| Détails d'emballage: | Plateau + Sac antistatique dans une boîte en carton |
| Délai de livraison: | 2-3week |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 500000 morceaux/mois |
|
Détail Infomation |
|||
| Type: | Module de caméra de MIPI | Capteur: | Snoy IMX567/568 CMOS |
|---|---|---|---|
| Résolution: | 8MP 2840(H)x2840(V) | Dimension: | (personnalisable) |
| Champ de vision de lentille: | 70° (facultatif) | Type de mise au point: | Concentré sur le sujet |
| Mettre en évidence: | High Speed Cmos camera module,IMX567 Cmos camera module,Global Shutter Cmos camera module |
||
Description de produit
Prend en charge le débogage avec NXP et NVIDIA
Le dernier module de caméra MIPI d'obturation globale de 8 MP de Sinoseen (modèle: XLS-IMX567/568-8mp) intègre le capteur CMOS Sony Starvis IMX567/568,offrant d'excellentes capacités de capture d'images pour des applications professionnellesLe principal avantage de ce module réside dans sa sortie unique de rapport d'aspect de 1:1, permettant l'affichage d'images haute résolution 2840x2840 sans recadrage,tout en prenant en charge des fréquences d'images allant jusqu'à 214 images par seconde, assurant une performance fluide et claire dans les scénarios à grande vitesse.
La fonctionnalité globale de l'obturateur du module est la base de l'imagerie sans perte.l'exposition globale garantit que tous les pixels de l'image sont exposés simultanément, en éliminant la distorsion de l'image, le flou de mouvement ou l'effet gelée qui peut survenir avec des objets en mouvement rapide.qu'il s'agisse de capturer des lignes de production en mouvement rapide ou des environnements dynamiques complexes.
Ce module de caméra de qualité industrielle excelle dans les domaines avec des exigences strictes pour l'intégrité de l'image et les performances en temps réel, grâce à ses images de haute résolution 1: 1, l'exposition globale,et un taux d'images élevéDans les applications de vision automatique, il peut effectuer avec précision des mesures dimensionnelles, des inspections de l'apparence du produit et identifier rapidement les défauts et les rayures mineurs.amélioration significative de l'efficacité du contrôle de la qualité sur les lignes de production à grande vitesse. Pour les applications de vision par ordinateur nécessitant des calculs et des analyses de haute précision, telles que la reconstruction 3D et l'acquisition de données visuelles par IA,sa capacité d' image sans distorsion est particulièrement critique, fournissant des données brutes fiables et de haute qualité pour des algorithmes complexes.
Le module utilise une interface MIPI universelle et prend en charge une longueur FPC personnalisable, offrant une grande flexibilité et une grande commodité pour l'intégration dans des appareils compacts.Il est largement compatible avec les principaux systèmes d'exploitation tels que Windows, Android et Linux, et prend en charge les formats de sortie RAW couleur / monochrome, offrant aux développeurs des capacités puissantes de post-traitement et d'optimisation des algorithmes.
Nous nous engageons à fournir des solutions visuelles optimisées pour vos projets.Si vous recherchez une caméra MIPI à obturateur global haute performance de 8MP ou si vous êtes intéressé par le module Sinoseen XLS-IMX567/568-8mp, n'hésitez pas à contacter notre équipe d'ingénieurs à tout moment, et nous vous fournirons un soutien professionnel.
Spécification
| Numéro du produit | Le modèle XLS-IMX567-8MP | Le modèle XLS-IMX568-8MP |
| Capteur CMOS | L'appareil est équipé d'un écran à l'intérieur du boîtier. | L'écran de sortie de la console est un écran de sortie de la console, qui est équipé d'un écran de sortie. |
| Pixels actifs | Le nombre de points d'intervention est déterminé par le nombre de points de contact. | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur du présent règlement. |
| Taille des pixels | 2.74 ((H) x2.74 ((V) um | 2.74 ((H) x 2.74 ((V) um |
| Taille du capteur actif | 6.773 ((H) x5.655 ((v) mm | 6.773 ((H) x5.655 ((V) mm |
| Type de volet | Fermeture globale | Fermeture globale |
| Résolution de l'ADC | 8 bits / 10 bits / 12 bits | 8 bits / 10 bits / 12 bits |
| CS1-2 sortie | 2 voies/ 4 voies / RAW 8, 10 ou 12 | 2 voies / 4 voies / RAW 8. 10 ou 12 |
| CS1-2 Vitesse maximale | 1.2 Gbps par voie max. | 1.2 Gbps par voie max. |
| Vitesse par défaut CSl-2 | 1.2 Gbps par voie | 1.2 Gbps par voie |
| Max. images par seconde (résolution complète, 4 voies) | 97.0 fps à 8 bits / 79,4 fps à 10 bits / 67,2 fps à 12 bits | 97.0 fps à 8 bits / 79,4 fps à 10 bits / 67,2 fps à 12 bits |
| Les modes de sortie | Mode de diffusion en continu, mode de déclenchement rapide | Mode de diffusion en continu, mode de déclenchement rapide |
| Résolution de l'obturateur | 1 unité horizontale | 1 unité horizontale |
| Les gains | Gain analogique de 0 à 24 dB + gain numérique de 24 à 48 dB | Gain analogique de 0 à 24 dB + gain numérique de 24 à 48 dB |
| Ratio S/N | n/a | n/a |
| gamme dynamique | n/a | n/a |
| HDR | - Je ne sais pas. | - Je ne sais pas. |
| Régie de notation | n/a | n/a |
| ROl/appui à la culture | Je suis désolé. | Je suis désolé. |
| Soutien à l'emballage ou au sous-échantillonnage | Oui: 2x2 de remplissage / Oui | Oui: 2x2 de remplissage / Oui |
| Les modes arrière | pour la valeur verticale ou horizontale: valeur nominale ou inverse | pour la mesure verticale ou horizontale: normale ou inversée |
| Entrée de déclencheur | Je suis désolé. | Je suis désolé. |
| Sortie flash | Je suis désolé. | Je suis désolé. |
| Consommation d'électricité | 210mA ((@3.3V) max. lorsqu'il est actif | 180mA ((@3.3V) max. lorsqu'il est actif |
| Courant de veille | 50 mA | 45 mA |
| Température de fonctionnement | -30 à +75°C, non condensé | -30 à +75°C, non condensé |
| Température de stockage | -30 à +80 °C | -30 à +80 °C |
| Température de garantie des performances | -10 à +60°C | -10 à +60°C |
| Voltage d'alimentation | 3.3V +/- 5% à l'entrée du module (à l'exclusion de la chute de tension sur le câble) |
3.3V +/- 5% à l'entrée du module (non y compris la chute de tension sur le câble) |
